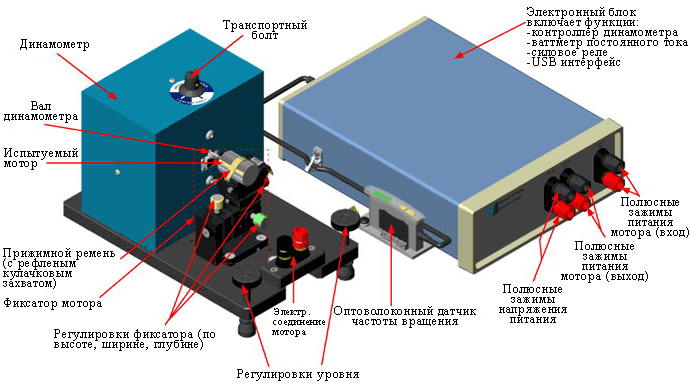

Компоненты системы


               Описание/ХарактеристикиТехническая спецификацияТехнические данные




Динамометр
Микродинамометр поглощает энергию при помощи уникальной гистерезисной тормозной системы Magtrol. В связи с тем, что для создания крутящего момента не требуется частота вращения, динамометр может проводить полную нагрузку мотора - от свободного вращения до блокирования ротора. В дополнении к специальному фиксатору мотора, основание динамометра также включает регулировку уровня и полюсные зажимы питания мотора. Корпус динамометра закрывает все подвижные части тормоза.





Электронный блок
Центром управления микродинамометрической системой является многофункциональный электронный блок. Блок применяет DSP технологию для высокоскоростной передачи данных и полное управление динамометром с помощью ПК. USB интерфейс дает возможность подключения к персональному компьютеру. Интегрированный ваттметр считывает напряжение и силу тока, и рассчитывает мощность; встроенное силовое реле контролирует питание мотора (вкл/выкл). Передняя панель включает полюсные зажимы для питания мотора вход/выход и напряжения питания. Светодиодные индикаторы питания и соединения расположены на задней стенке прибора.





Фиксатор мотора

Закрепленный на основании динамометра, фиксатор мотора разработан специально для миниатюрных моторов. Корпус фиксатора имеет возможность 3-х осевого позиционирования для точной настройки и центровки мотора. Фиксатором легко закрепляется мотор диаметром от 5 до 30 мм. Мотор фиксируется ремешком с рефленым кулачковым захватом, обеспечивая надежную фиксацию испытываемого мотора.





Технические данные

Руководство пользователя
